OPTi-UPS DS3000B-RM 開箱文

之前專門開些小東西，或者不大不小的東西，這次來開個 2U 架式的 UPS，夠重了吧~~ 哈哈~~ OPTi-UPS DS3000B-RM 是 OPTi-UPS 3000VA 可上機櫃的機種，OPTi-UPS 蓄源科技的前身是 ViewSonic 三隻鳥的電力部門，在台灣算是小有名氣的品牌，品質一直以來都還算穩定，雖然在越南的市場還在努力中呀。









外箱，2000B-RM 及 3000B-RM 用的箱子是一樣的，代表兩款 UPS 的尺寸應該是一樣的。

外箱的功能說明。

外箱上的背板功能說明，110V的機種與220V的機種的背板是不一樣的喔!!

開箱了，ㄟ.. 兩條線及耳朵，然後是發泡的包裝材料囉。

取開包裝材料後，終於看到 UPS 本體囉。

3000B-RM 的正面全圖。

正面左側，小小的 LOGO 標，金底襯托。

右側是三個按鈕，分別為 FUNC 、 ENTER 、 ON/OFF 三個，五個狀態燈，一個 LCD 螢幕，最後是型號 LOGO ，下方為官方網站的網址。

背面的插座，也算密密麻麻的。

左後側上蓋上的貼紙，又說明了一次背板的定義。

右後側的貼紙，有型號資料，輸入電壓範圍為 208V ~ 240V，輸出預設定為 230V，輸出電壓可以在正面的按鈕上調整，通常會建議調整為 220V 的輸出。

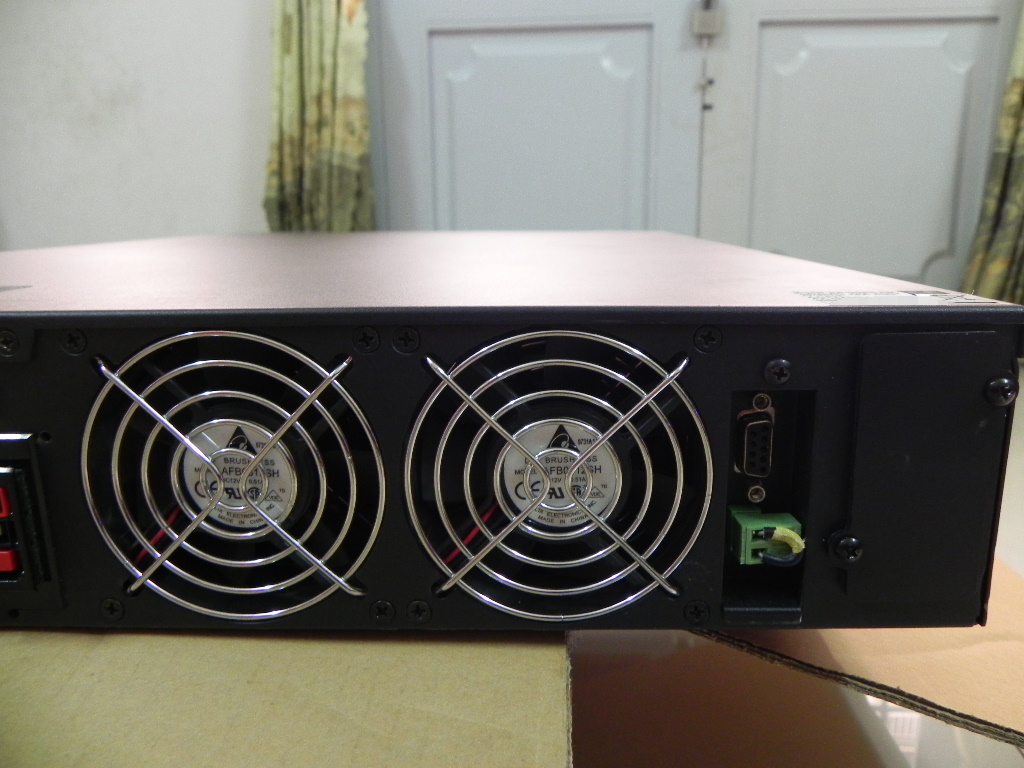

背板的右側部分，由左到右，分別是兩個風扇，RS232傳輸接口，最右邊是擴充模組的預留口。

左側的部分，左上是電源輸入接口，右側紅色綠色部分是與延伸電池組串聯的接口，中間接入分為兩組輸出用的插座。

OPTi-UPS 的 UPS 返修率是蠻低的，我自己是覺得比越南的 SANTAK 返修率低，算是蠻實在的選擇。最後還是附上原廠的規格資料..

Model Name > DS3000B-RM
Topology > True On-Line, Double Conversion
On-battery Output Waveform > Pure Sine Wave
Maximum Capacity > 3000VA / 2100W

INPUT
Maximum Capacity > Single Phase (2W+G)
Nominal Input Voltage > 100/110/120Vac or 220/230/240Vac
Input Voltage Regulation > 80-144Vac(100/110/120Vac) or 160-276Vac(220/230/240Vac)
Nominal Input Frequency > 50Hz / 60Hz Auto Sensing
Input PFC  ＞ 0.97@Full load
Input Short Protection > Circuit Breaker
OUTPUT
Nominal Output Voltage > 100/110/120/127Vac or 220/230/240Vac (selectable)
Output Voltage Regulation > Rated Voltage +/-2%
Output T.H.D  ＜ 3% T.H.D at Linear Load
High Efficiency Mode (AC to AC) > 92%
Crest Factor > 3 : 1
Start on Battery > Yes
Auto Restart > Yes
Number of Outlets  4 Battery backup (US)
5 Battery backup (IEC320 10A×4, IEC320 16A×1)
PROTECTION
Data Line Surge Protection > RJ11 / RJ45
Surge Energy Rating > 125J(100/110/120Vac) ; 280J(220/230/240Vac)
Overload Protection > 125% Load for 1 minutes 150% of 10 seconds(on-line), 130% Load for 10 seconds >130% of 1.5 seconds (on-battery)
Short Circuit Protection > UPS output cut off immediateiy
BATTERY
User Replaceable Battery  DC72V / 12V 34W × 6
Typical Backup Time (Full / Half load)*  5 / 15 min
Recharge Time to 90% (Typical)  ＜ 4 Hours
Extended Battery Pack (Optional)**  BP3000-RM 12V 34W × 12
ADVANCED WARNINGS / DIAGNOSTICS
Front Panel LEDs > AC mode / On line / On battery / Bypass / Fault / Overload and 15 UPS Parameters
Audible Alarms > Battery mode / UPS faults / Overload
COMMUNICATION INTERFACE
Communication Port > RS232 and USB#
SNMP Manageable > Yes
ENVIRONMENTAL
Operation Temperature > 0~40°C / 32~104°F
Storage Temperature > -20~60°C / -4~140°F
Relative Humidity > 0~95% humidity, non-condensing
Audible Noise  < 40 dBA (at 1 meter from surface of unit)
PHYSICAL
Dimensions (Physical / Packing)(in)                   (L×W×H)(mm)
 16.9×16.7×3.3 / 21.7×21.5×8.1
428×425×84 / 552×546×206
Weight (Net / Gross)(lbs)
                               (kg)

71.6 / 78.7
32.5 / 35.7

Battery Pack Dimensions(in)(Physical / Packing)
(L×W×H)(mm)
25×16.9×3.3 / 29.5×21.7×8.7
635×428×84 / 750×550×220
Battery Pack (Net / Gross)(lbs)
                                        (kg)

94 / 101.7
42.5 / 46
CONFORMANCE  　
Approvals > UL / cUL(1X0V) ; CE , A-Tick , C-Tick , GOST-R(2X0V)
