Synology DX517 是一個 NAS 儲存擴充裝置，能夠為指定型號的 NAS 提供增加五顆硬碟空間的儲存容量，也可以當作 NAS 本機的備份目的地，本文介紹 DX517 的安裝連結以及儲存空間的設定，請繼續閱讀。
目前支援使用 DX517 進行擴充的 Synology NAS 有以下型號：
22 系列：DS1522+
21 系列：DS1821+、DS1621xs+、DS1621+、DVA3221
20 系列：DS1520+、DS920+、DS720+
19 系列：DS1819+、DS1019+、DVA3219
18 系列：DS218+、DS1618+、DS918+、DS718+、NVR1218
17 系列：DS1817+、DS1817、DS1517+、DS1517
16 系列：DS216+、DS216+II、NVR216、DS916+、DS716+、DS716+II
15 系列：DS415+、DS1815+、DS1515+、DS1515
最新支援列表請見：
https://www.synology.com/zh-tw/products/DX517#specs
DX517 機體前後視圖與說明。 (點擊圖片放大)
環境：
NAS 主機是 Synology DS918+，安裝的 DX517 則已經裝好五顆 16TB HDD。
接線：
將 DX517 設備後方的擴充埠與主機端的 Expansion Port 進行連線。 (點擊圖片放大)
登入 NAS 的 DSM 管理介面後，開啟 [儲存空間管理員]，[總覽] 可見到加入的擴充設備。
點擊 [儲存集區 1]，點擊 [建立]，選擇 [建立儲存集區]。
建立儲存集區的說明，點擊[下一步]。
選擇 RAID 陣列型式，本次要建立的是 RAID6。
選擇要建立 RAID 用的硬碟，本次全部五顆都用上。
跳出警示，主要是說擴充設備的電源按鈕將會失效，後續則都會跟隨主機 NAS 進行開關機作業。
最後檢查設定。
再次跳出警示，提示硬碟資料將不會保留，因為都是新硬碟，繼續即可。
接下來建立儲存空間，點擊 [儲存集區 1]，點擊 [建立]，選擇 [建立儲存空間]。
配置儲存空間，選剛建立的儲存集區，本次空間設定最大化。
選擇檔案系統，建議使用 Btrfs，可以提供更多進階功能。
Btrfs 檔案系統說明：https://www.synology.com/zh-tw/dsm/Btrfs
檔案系統選擇建議：https://kb.synology.com/zh-tw/DSM/tutorial/Which_file_system_should_I_use_to_create_a_volume
檢查設定，套用後即完成儲存空間的設定。

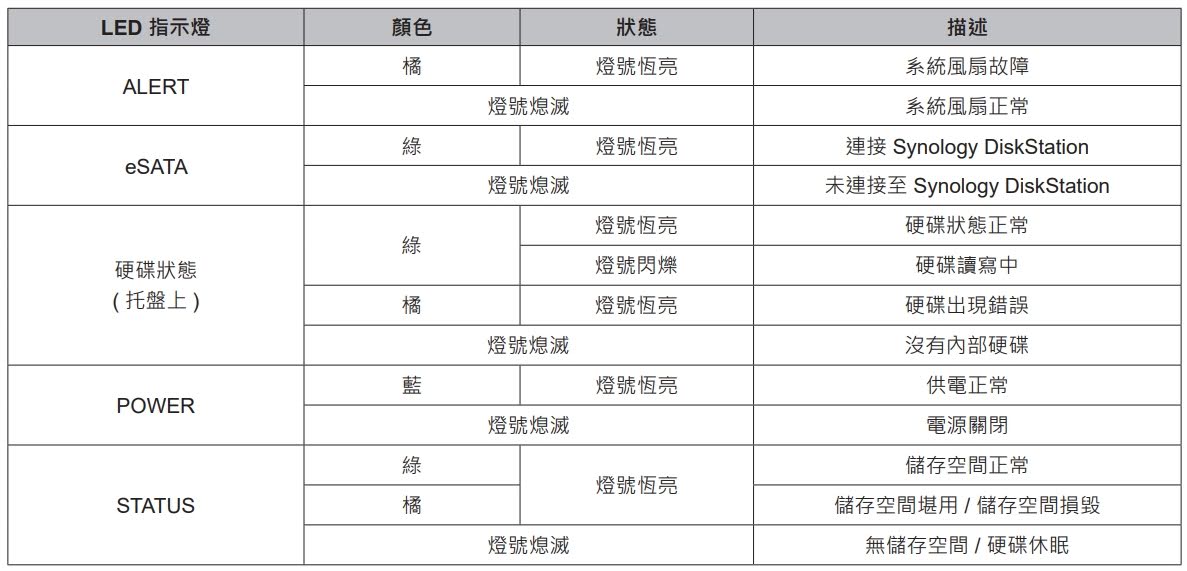

最後提供 Synology DX517 的燈號顯示說明表。 (點擊圖片放大)
