廠區與外倉的 365天 一年期超長時間錄影:榮輪科技 (越南平陽廠) - 長時間監控儲存解決方案

榮輪科技是台灣上市公司,1988年成立,生產中高端鋁合金自行車零件,其越南平陽廠於 2017 年完工運營;2020 年進行廠區監控系統建置,2021 年依越南海關要求提供 365 天的錄影以供查驗,建置要求錄影系統需支援達 365 天的儲存能力,並且不受限任何品牌的監控攝影機,錄影範圍包含本廠區以及一個外點倉庫,並透過權限管理功能提供越南海關人員進行部分畫面的查驗稽核。


本案主要需求是便於擴充及管理的監控儲存能力,指定攝影機達一年份 365天 的儲存空間,無限制攝影機品牌的相容性,跨網際網路透過 Site to Site VPN 的錄影儲存。


解決方案:

榮輪科技最終選用 Synology 數位監控管理解決方案,透過 2 台 Synology NAS 儲存伺服器與一台儲存擴充裝置(1 台 DS918+、1 台 DS2422+、1 台 DX1222),部署儲存空間達 335 TB 的監控錄影系統,透過內建 CMS 系統集中管理多達 49 路 IP cam,不須增加錄影主機的情況下可擴充至 80 CH;外點保稅倉庫連線透過二台 ZyXEL USG Flex 系列防火牆建置 Site to Site VPN(1 台 ZyXEL USG Flex 500、1 台 ZyXEL USG Flex 100),將外點倉庫的錄影畫面即時回傳本廠進行錄影儲存。


全系統儲存需求與設備:

錄影規格:二百萬像素 , 25FPS

保留天數:365 天 ( 27CH )

保留天數:30 天 ( 22CH )

目前攝影機總數:49 CH

總可用攝影機數量:80 CH

總可用空間:335 TB

槍型攝影機:Planet ICA-3250 x26

槍型攝影機:USAVision UA-B20004F x3

槍型攝影機:Hikvision DS-2CD2021G1-I x9

槍型攝影機:Hikvision DS-2CD1021-I x6

半球形攝影機:USAVision UA-D20002F x2

快速球攝影機:Hikvision DS-2DE4225IW-DE x3


錄影系統設備:

Synology DiskStation DS918+ ( CMS 監控中控伺服器 )

提供監控系統 CMS 中央控制功能,儲存空間 16.3TB,錄影支數 22 支 ( 最大 40CH )。


Synology DiskStation DS2422+ ( 監控儲存伺服器 )

提供超長錄影儲存空間,儲存空間 318.8TB ( 含擴充裝置 ),錄影支數 27 支 ( 最大 40CH )。


Synology Expansion Unit DX1222 ( 儲存擴充裝置 )

提供增加 DS2422+ 錄影儲存空間,儲存空間 159.4TB。



Site to Site VPN 防火牆設備:

ZyXEL USG Flex 500 ( 主廠區防火牆設備 )

提供點對點 VPN ( Site to Site VPN ) 連結至外點倉庫。

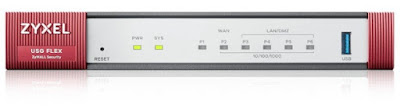

ZyXEL USG Flex 100 ( 外點倉庫防火牆設備 )

提供點對點 VPN ( Site to Site VPN ) 連結至主廠區。



監控級 PoE 供電網管交換機設備:

ZyXEL GS1350-26HP ( 24埠計 375W 供電能力 / 防雷擊與防突波功能 )


ZyXEL GS1350-18HP ( 16埠計 250W 供電能力 / 防雷擊與防突波功能 )


ZyXEL GS1350-12HP ( 8埠計 130W 供電能力 / 防雷擊與防突波功能 )


ZyXEL GS1350-6HP ( 5埠計 60W 供電能力 / 防雷擊與防突波功能 )



監控攝影機 IP-Cam 設備:

Planet ICA-3250 ( 槍型攝影機 )

1080P 二百萬像素、25 米紅外線夜視距離、IP66 防水防塵、台灣品牌


USAVision UA-B20004F ( 槍型攝影機 )

1080P 二百萬像素、30 米紅外線夜視距離、IP67 防水防塵、台灣品牌


Hikvision DS-2CD2021G1-I ( 槍型攝影機 )

1080P 二百萬像素、30 米紅外線夜視距離、IP67 防水防塵、中國品牌


Hikvision DS-2CD1021-I ( 槍型攝影機 )

1080P 二百萬像素、30 米紅外線夜視距離、IP67 防水防塵、中國品牌


USAVision UA-D20002F ( 半球形攝影機 )

1080P 二百萬像素、30 米紅外線夜視距離、IP67 防水防塵、台灣品牌


Hikvision DS-2DE4225IW-DE ( 快速球攝影機 )

1080P 二百萬像素、100 米紅外線夜視距離、25 倍光學變焦、360° PTZ、IP66 防水防塵、中國品牌
