網路改善與全廠錄影監控:加保保麗龍

加保保麗龍於 1986 年成立,位置在彰化花壇,其越南加保保麗龍 ( Công Ty Tnhh Jia Bao ) 於 2003 年在越南平陽省新淵市建廠,是一家專業研發設計生產 EPS 即保麗龍等各類包材建材的台資公司,為解決因初期建廠未完整規畫造成的網路環境異常的問題,並將全廠區進行監控覆蓋,於 2023 年底進行網路與監控的評估與改善。



本案廠勘後發現其全部交換機皆為無網管交換機,IP 可用數量有不足的情況,但是廠內電腦與連線設備眾多,建議先將交換機更換為網管交換機,擴大使用網段的子網路遮罩,避免過度的封包碰撞問題,且藉由網管交換機的網路狀態監控功能,了解實際線路是否有其他問題。


解決方案:

加保保麗龍選用 ZyXEL 網管交換機替換全廠的交換機設備,進行子網路遮罩,並導入 Fortigate 系列防火牆,提供進階資安防護功能,監控用的交換機採用監控級規格,可提供最遠 250M 的 PoE 網路供電給攝影機,有效減少交換機佈建數量,提升穩定性。


錄影主機採用 Hi Sharp 的 64CH NVR 系統二台。


網路與無線 AP 的中央管理則使用 ZyXEL 的 Nebula 雲端中控系統,提供直覺且便利的網路管理;無線 AP 訊號覆蓋辦公區域與現場部分區域。


全網路系統設備:

資安防火牆:Fortinet Fortigate 60F x1

核心交換機:ZyXEL XGS2220-30 x1

24 埠 PoE 接入交換機:ZyXEL GS1350-26HP x3

16 埠 PoE 接入交換機:ZyXEL GS1350-18HP x6

8 埠 PoE 接入交換機:ZyXEL GS1350-12HP x1

8 埠接入交換機:ZyXEL GS1915-8 x1

Wifi-6 無線 AP:ZyXEL NWA110AX x7


全監控系統設備:( 攝影機總數:112 )

64CH NVR 監控主機:Hi-Sharp NFA382 x2

攝影機:USAvision UA-B4000VF-S x73

攝影機:Hi-Sharp HS-D095T2 x4

攝影機:Hi-Sharp D070SJ-G x2

攝影機:Hi-Sharp T058SJ-G x19

攝影機:Hi-Sharp D071SJ-D x7

攝影機:Hikvision DS-2DE4425IW-DE x1

攝影機:Hikvision DS-2CD1T27G0-LU x6


網路設備主要規格:

資安防火牆:Fortinet Fortigate 60F

10 埠 1Gbps RJ45 / 1400Mbps IPS 效能 / UTP 版資安防護


核心交換機:ZyXEL XGS2220-30

24 埠 1Gbps RJ45 / 2 埠 10Gbps RJ45 / 4 埠 10Gbps SFP+ / 168Gbps 背板頻寬


24 埠 PoE 接入交換機:ZyXEL GS1350-26HP

24 埠 1Gbps PoE RJ45 / 2 埠 1Gbps Combo / 375W PoE 總供電 / 52Gbps 背板頻寬

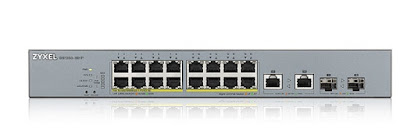

16 埠 PoE 接入交換機:ZyXEL GS1350-18HP

16 埠 1Gbps PoE RJ45 / 2 埠 1Gbps Combo / 250W PoE 總供電 / 36Gbps 背板頻寬


8 埠 PoE 接入交換機:ZyXEL GS1350-12HP

8 埠 1Gbps PoE RJ45 / 2 埠 1Gbps RJ45 / 2 埠 1Gbps SFP / 130W PoE 總供電 / 24Gbps 背板頻寬


8 埠接入交換機:ZyXEL GS1915-8

8 埠 1Gbps RJ45 / 16Gbps 背板頻寬


802.11ax Wifi-6 無線網路存取點:ZyXEL NWA110AX

2.4 GHz:575Mbps / 5 GHz:1200Mbps / 2x2 + 2x2 MIMO 內建天線



監控錄影系統設備:

Hi-Sharp NFA382 ( 監控儲存伺服器 )

儲存空間 56TB,最多錄影支數 64 支,最高負載頻寬 320Mbps。



USAvision UA-B4000VF-S ( 可變焦槍型攝影機 )

2592×1520 四百萬像素、30米紅外線夜視距離、IP67 防水防塵、台灣品牌


Hi-Sharp HS-D095T2 ( 半球型攝影機 )

2560×1440 四百萬像素、20 米紅外線夜視距離、IP67 防水防塵、台灣品牌


Hi-Sharp D070SJ-G / D071SJ-D ( 半球型攝影機 )

2880×1620 五百萬像素、30 米紅外線夜視距離、IP67 防水防塵、台灣品牌


Hi-Sharp T058SJ-G ( 可變焦槍型攝影機 )

2880×1620 五百萬像素、30 米紅外線夜視距離、IP67 防水防塵、台灣品牌


Hikvision DS-2CD1T27G0-LU ( 槍形攝影機 )

1080P 二百萬像素、50 米紅外線夜視距離、IP67 防水防塵、中國品牌


Hikvision DS-2DE4425IW-DE ( 快速球攝影機 )

2560×1440 四百萬像素、100 米紅外線夜視距離、25 倍光學變焦、360° PTZ、IP66 防水防塵、中國品牌
