ZyXEL 的 XS3800 系列 L3網管交換機是一款全 10Gbps 第三層網管交換機，提供了 16個 10Gbps SFP+ 光纖埠 與 8個 10Gbps RJ45/SFP+ Combo 埠 與 4個 10Gbps RJ45埠，因其提供了多樣化的網路連結選擇，其硬體 Stacking 堆疊功能能夠支援 4 台 XS3800-28 交換機進行實體堆疊，十分便利於使用在 IP-SAN 虛擬化架構上，也支援本地端管理或雲端中控管理。
本文介紹 ZyXEL XS3800-28 交換機透過 Nebula 雲端進行 Stacking 堆疊功能的設定。
示範版本：
ZyXEL XS3800-28，韌體版本：V4.80(ABML.3)
雲端 Stacking 堆疊功能需要 Plus 或 Pro 版本授權。
請確認設備已加入 Nebula 雲端中控並升級至最新版本後，再開始下面操作。
1. 設定 > 交換機 > 實體堆疊管理。
2. +建立新堆疊。

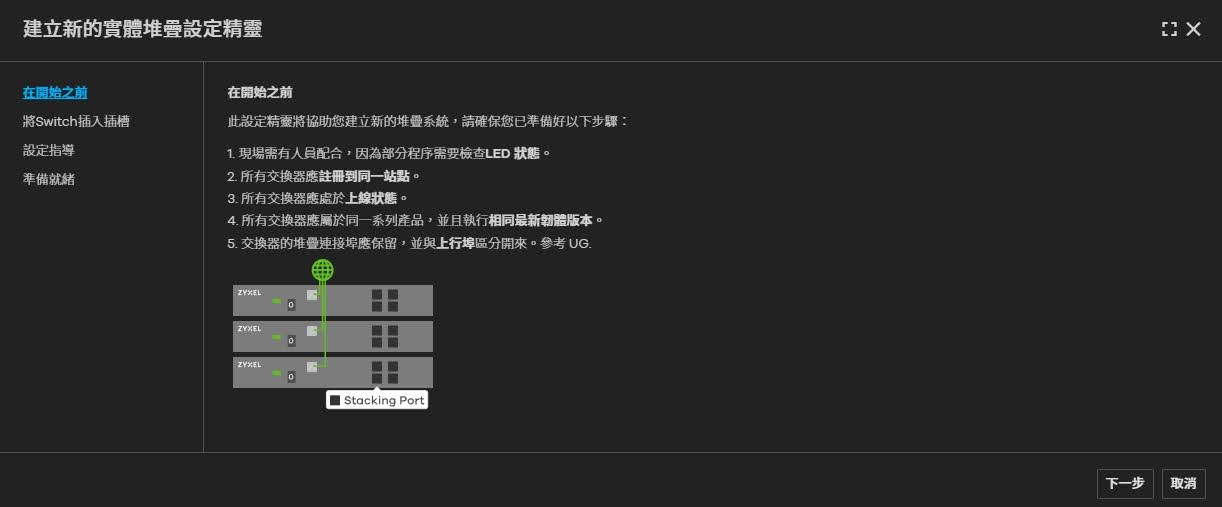

3. 實體堆疊設定精靈，請仔細閱讀開始的說明。

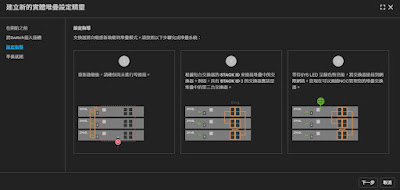

4. 選擇至少兩台要加入堆疊的交換機，堆疊埠的模組依實際狀況選擇 DAC 或 SFP+，堆疊模式選擇適當的配置，並勾選了解堆疊後將清除設定。
5. 開始堆疊後，依畫面說明，將所有的網路埠拔除，重開機完成後接入適當的堆疊埠，等到燈號都正常後，才接上 internet 網際網路。
6. 當設備上線後，Nebula 堆疊狀態會顯示綠燈，此時完成堆疊作業。
透過 ZyXEL Nebula 可以快速簡單的完成整個堆疊的作業，如果需要落地方式的堆疊設定，請參考下面網址：
https://blog.esafe360.com/2022/12/zyxel-xs3800-28-stacking.html
ZyXEL XS3200-28 系列官方網站：
https://www.zyxel.com/tw/zh/products/switch/28-port-10gbe-l3-aggregation-switch-xs3800-28
